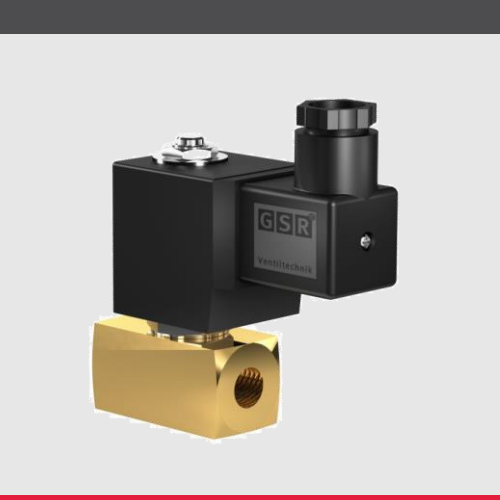

GSR 直动式电磁阀 52系列 希而科

• 型   号：G052.001057.090.009.090
• 价   格：

GSR 52系列直动式电磁阀，可在零压差下启动，适用于气体和液体介质。是一款可选黄铜或不锈钢阀体、适用于气体和液体介质的直动式二位二通电磁阀，具备零压启动、高寿命和IP65防护等特点。具有结构紧凑、寿命长、密封可靠，适用于各种工业自动化控制场合。
GSR 直动式电磁阀 52系列 希而科

订购留言

分享到：

GSR 52系列直动式电磁阀，可在零压差下启动，适用于气体和液体介质。是一款可选黄铜或不锈钢阀体、适用于气体和液体介质的直动式二位二通电磁阀，具备零压启动、高寿命和IP65防护等特点。具有结构紧凑、寿命长、密封可靠，适用于各种工业自动化控制场合。

GSR 直动式电磁阀 52系列 希而科

GSR 直动式电磁阀 52系列 希而科

品牌：GSR

系列：52

品名：2/2通直动式电磁阀

1. 基本型号 (Typ / Type)

· .52

· 这是产品系列的代码，代表 52系列 直动式电磁阀。

2. 接口尺寸 (Anschluss / Connection)

· 4

· 这个数字代表阀门的接口（连接）尺寸。根据文档中的表格，其对应关系如下：

· 3 = G 1/8

· 4 = G 1/4

· 5 = G 3/8

· 6 = G 1/2

· 示例中 4 代表 G 1/4 英寸的螺纹接口。

3. 阀体材质 (Gehäuse / Housing)

· 1

· 这个数字代表阀体（外壳）的材质。根据文档中的表格，其对应关系如下：

· 06 = Edelstahl 1.4301 (不锈钢 1.4301)

· 08 = Edelstahl 1.4581 (不锈钢 1.4581)

· 10 = Messing 2.0402 (黄铜 2.0402)

· 注意：文档中 Gehäuse 一栏的代码是两位数，但在订货号中，它紧跟在接口尺寸后，作为一个整体部分。例如，41 表示 G 1/4 接口 + 黄铜阀体。

4. 密封材质 (Dichtung / Seal)

· 0

· 2

· 这两位数代表阀门的密封件（O型圈等）材质。根据文档中的表格，其对应关系如下：

· 02 = FKM (氟橡胶，耐高温、耐油性好)

· 04 = PTFE (聚四氟乙烯，化学惰性强)

· 06 = EPDM (三元乙丙橡胶，耐水、耐臭氧)

· 示例中 02 代表密封材质为 FKM。

5. 功能与压力范围 (Funktion und Druckbereich / Function and Pressure Range)

· /

· 斜杠 / 是一个分隔符。

· -NO (可选)

· 这是一个可选后缀，用于指定阀门的功能。

· 不标注：表示 NC (Normal Closed, 常闭型)，即不通电时阀门关闭。

· -NO：表示 NO (Normal Open, 常开型)，即不通电时阀门打开。

· 注意：在文档的“ABMESSUNGEN"（尺寸）表格中，NO型阀门的型号后明确带有 -NO 后缀。

6. 线圈规格 (Magnet / Coil)

· 1

· 8

· 2

· 这三位数代表电磁线圈的型号，它决定了线圈的电压、功率和防护等级等。根据文档中的表格，其对应关系如下：

· 182 = 10,5 VA / 6,8 W, 标准 IP65

· 032 = 15 VA / 11 W, 标准 IP65

· 012 =

24 VA / 18,5 W, 标准 IP65 * 178 = 5,3 VA / 5,2 W, 标准 IP65 * 148 = 8,5 VA / 10 W, 标准 IP65 * 03 = 15 VA / 11 W, ATEX (防爆型) * 17 = 5,3 VA / 5,2 W, ATEX (防爆型) * 14 = 8,5 VA / 10 W, ATEX (防爆型) * 示例中 182 代表一个功率为 6.8 瓦、防护等级为 IP65 的标准线圈。 * 注意：如果需要 ATEX 防爆认证，应选择 03, 17, 14 等代码。

7. 特殊选项 (Option)

· /

· 斜杠 / 是分隔符。

· -xx (可选)

· 这是一个可选的后缀，用于指定一些特殊功能或配置。根据文档中的表格，其对应关系如下：

· NO = stromlos geöffnet (常开型 - 但通常用 -NO 更直接)

· O = Sauerstoff (氧气应用 - 对阀门进行特殊清洁和处理)

· OF = gereinigt (清洁处理)

· HA = Handnotbetätigung (手动紧急操作装置 - 可在断电时手动开关阀门)

· 例如，.5241/10-02/182/HA 表示该阀门带手动紧急操作功能。
